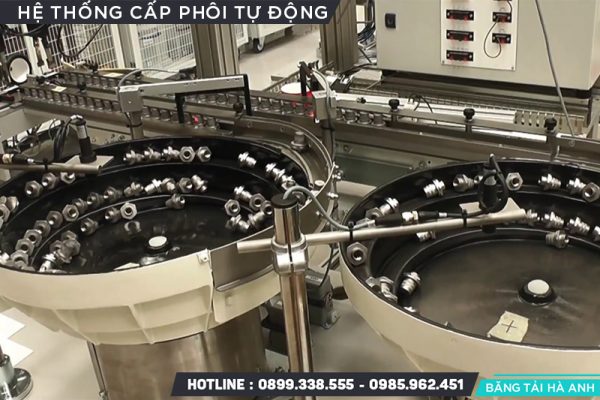

Hệ thống cấp phôi tự động
Hệ thống cấp phôi tự động


1. Hệ thống cấp phôi tự động là gì?

   Cấp phôi là quy trình chuyển phôi từ ổ chứa sang máng dẫn phôi, hoặc chuyển phôi từ các bộ phận khác đến vị trí cần gia công. Sử dụng cấp phôi tự động sẽ giúp người sản xuất tiến một bước từ lao động thủ công sang tự động hóa dây chuyền sản xuất. Do vậy, hệ thống cấp phôi có ý nghĩa vô cùng to lớn.

   Hệ thống cấp phôi tự động sẽ làm cho máy bán tự động nâng cấp thành máy tự động hoàn toàn. Dây chuyền sản xuất trong nhà xưởng công nghiệp cũng từ đó mà trở thành chuỗi dây chuyền tự động, giúp cho quá trình sản xuất hoạt động hiệu quả hơn.



2. Cấu tạo của hệ thống cấp phôi tự động

   – Kích thước: 2000 – 6000(L) x 1000 – 3000 (W) x 1000 -3000(H) (mm). ( theo yêu cầu của khách hàng hoặc máy tương ứng)

   – Chiều cao vận hành: của máy: 800-1500 mm tính từ mặt sàn.

   – Đông cơ : Giảm tố3 phase, 200V, 50Hz

   – Điện điều khiển: DC 24V

   – Cycle time: Thời gian gia công máy tiện 1 đến 3 sản phẩm/ phút

   – Yêu cầu nguồn khí: 0.4 – 0.6 Mpa.

   – Các chi tiết khác theo yêu cầu: Thiết bị rà gá, định vị kẹp chặt phôi gia công trên đồ gá, JIG là khâu rất quan trọng. Cũng vì thế mà đây là công đoạn chiếm khá nhiều thời gian trong chu trình sản xuất ra một sản phẩm.

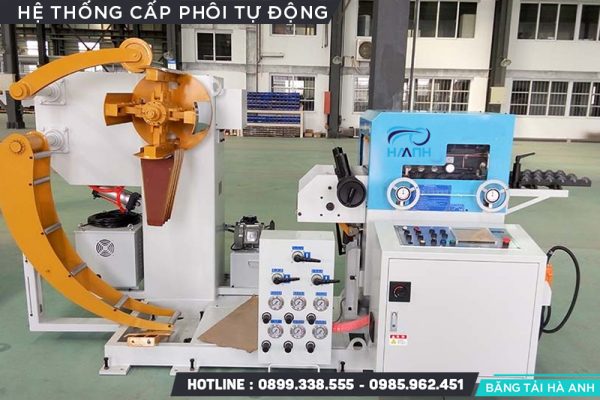

Hệ thống cấp phôi tự động cho máy CNC
Hệ thống cấp phôi tự động cho máy CNC



3. Ưu điểm chung của máy cấp phôi tự động

   Sự dụng máy cấp phôi tự động sẽ mang lại hiệu quả kinh tế cao vượt bậc trong sản xuất bởi các khó khăn như tổn thất thời gian, thiếu chính xác trong gia công,… sẽ được khắc phục. Người sản xuất cũng không cần mất thời gian cho công tác gá đặt phôi và tháo công cụ sau khi hoàn thành gia công. Năng suất gia công ổn định và được tính toán rõ ràng từ trước bởi chu kỳ cấp phôi của hệ thống luôn được đảm bảo, hoàn toàn không gặp phải các chướng ngại của ngoại cảnh như tình trạng tâm sinh lý, sức khỏe hay thái độ và cường độ lao động của công nhân.

    Việc trang bị hệ thống cáp phôi tự động giúp tăng năng xuất lao động vào ổn đinh đucợ nhịp độ sản xuất trong các  nhà máy. Những công việc nhàm chán lặp đi lặp lại giờ đây đã thay thế bằng phương tiện tự động.. Hệ thống cấp phôi sẽ thay thế con người làm những công việc đòi hỏi nhiều sức lực như vận chuyển, gá đặt các loại phôi có trọng lượng lớn; các hoạt động có tính nguy hiểm cao như làm việc với phôi có góc nhọn sắc như bavia, rìa mép của phôi,… Công nhân sẽ không còn quá mỏi mệt bởi quá trình phân loại, tìm, định hướng do nhiều chi tiết có hình dạng giống nhau nên rất khó có thể định hướng bằng mắt thường.

   Cuối cùng, máy cấp phôi sẽ góp phần loại bỏ khỏi dây chuyền sản xuất các phôi sản xuất lỗi có nhiều khuyết tật không phù hợp để tiếp tục sử dụng, giúp cho thiết bị tiếp tục hoạt động ổn định. Nhà xưởng sẽ tránh được tình trạng dây chuyền bị quá tải do số lượng phôi dư quá nhiều.

Hệ thống cấp phôi tự động dạng ống
Hệ thống cấp phôi tự động dạng ống



4. Phân loại các hệ thống cấp phôi tự động

   Các sản phẩm gia công cơ khí thường có đặc điểm là đa dạng kích cỡ, chất liệu, các tính chất vật lý, hóa học cùng khả năng ứng dụng trong sản xuất. Phần phôi sẽ có kích thước khá tương đồng với chi tiết. Do vậy, trong sản xuất công nghiệp cũng có rất nhiều loại phôi khác nhau, phục vụ cho từng nhu cầu sản xuất khác nhau. Phôi thường được chế tạo bằng nhiều phương pháp, tiêu biểu rèn, dập, hàn, hay cắt bằng khí đốt,…Vì vậy, để phân loại chính xác nhất các hệ thống cấp phôi, từ đó tìm hiểu kĩ hơn về cấu tạo của từng loại, người ta phải căn cứ vào dạng phôi. Dựa vào yếu tố này, có thể phân ra thành 3 cách cấp phôi cơ bản: cấp phôi dạng cuộn; cấp phôi dạng thanh, tấm; cấp phôi dạng rời từng chiếc.

4.1.  Hệ thống cấp phôi cho máy CNC

4.1.1. Nguyên lý hoạt động

   – Đầu tiên công nhân đặt sản phẩm vào băng tải Input. Số lượng sản phẩm đặt trên băng tải được thiết kế tùy thuộc vào yêu cầu của khách hàng.

   – Cụm Transfer 1 gắp sản phẩm từ Băng tải Input đến vị trí Máy tiện 1 chờ. Đồng thời cụm Transfer 2 gắp sản phẩm từ cụm trung gian vào Máy tiện số 2.

   – Khi Máy tiện 1 và Máy tiện 2 tiện xong thì tay gắp trên cụm Transfer 1 xuống gắp sản phẩm đã tiện, sau đó đặt phôi vào. Đồng thời tay gắp trên cụm Transfer 2 cũng xuống gắp sản phẩm từ Máy tiện 2 và đặt phôi mới vào.

   – Tay gắp trên cụm Transfer 1 mang sản phẩm đặt vào cụm trung gian. Tay gắp trên cụm Transfer 2 mang sản phẩm đặt vào Jig ở máy tiện.

   – Chu trình được lặp lại cho các sản phẩm tiếp theo.

Hệ thống cấp phôi tự động
Hệ thống cấp phôi tự động



4.1.2. Ứng dụng của máy cấp phôi cho máy CNC.

   – Được ứng dụng trong các trường hợp sau :

   – Cụm trung gian giữa máy tiện 2 và máy lăn răng

   – Tay transfer cho máy lăn răng, máy máy, máy tiện máy phay

   – Cụm trung gian giữa máy lăn răng và máy mài

   – Hệ thống Counter đếm số lượng sản phẩm hoàn thiện.

   – Cover an toàn các vị trí chuyển động.

   – Cụm băng tải input cấp sản phẩm

   – Cụm transfer (cụm 1 và cụm 2): cụm cấp sản phẩm vào cho máy tiện + cụm tay gắp sản phẩm kết hợp robot tự động.

   – Cụm trung gian, cover trên, dưới hoặc để output sản phẩm

4.2. Phếu rung, mâm rung cấp phôi tự động

4.2.1 Nguyên lý hoạt động

   – Máy cấp liệu với phễu, mâm rung (Vibratory bowl feeders) là thiết bị phổ biến được sử dụng để cung cấp các chi tiết, sản phẩm riêng lẻ để lắp ráp trên dây chuyền sản xuất công nghiệp. Chúng được sử dụng để  sắp xếp các chi tiết (thường là rất nhỏ và số lượng lớn) đang được sắp xếp một cách ngẫu nhiên. Giải quyết yêu cầu đầu ra là từng chi tiết, sản phẩm phải được đưa vào từng máy một. Sản phẩm sau khi ra khỏi phễu rung phải được định hướng theo một hướng cụ thể để phục vụ một mục đích nhất định của công đoạn tiếp theo.

   – Các bộ cấp rung dựa vào nguyên lý cơ học của chi tiết, sản phẩm cần phân loại. Do đó khi được nhẹ nhàng lắc xuống một máng băng tải có hình dạng phù hợp với chi tiết, chúng sẽ dần bị rung và được căn chỉnh. Do đó, chi tiết rời khỏi băng tải từng chiếc một, tất cả theo cùng một hướng. Băng tải này sau đó dẫn trực tiếp đến máy lắp ráp hoặc đóng gói phía sau của dây chuyền.

   – Tuy máy cấp phôi tự động với phễu rung cấp phôi được sử dụng với hầu hết các sản phẩm, chi tiết và linh kiện điện tử, cơ khí. Nhưng hệ thống cấp phôi phễu rung không phải lúc nào cũng áp dụng được với mọi sản phẩm khách hàng yêu cầu.

   – Có 2 yếu tố ảnh hưởng tới khả năng làm việc của phễu rung, bowl-bát rung cấp phôi là kích thước và hình dáng của sản phẩm. Sản phẩm cần cấp liệu có hình dạng hoàn toàn đối xứng hoặc kích thước quá lớn sẽ khó hoặc không thể phân loại, định hướng để phục vụ cho máy lắp ráp.

san rung cong nghiep
san rung cong nghiep

4.2.2. Ứng dụng của phếu rung và mâm rung.

   – Dễ dàng lắp ráp và vận hành, sử dụng đơn giản.

   – Độ ồn thấp, ít rung động, kích thước gọn nhẹ, độ ổn định cao.

   – Phễu rung được sử dụng cho các ứng dụng dùng để cấp chi tiết, sản phẩm cho các máy lắp ráp, kiểm tra, đóng gói tự động trong ngành công nghiệp lắp ráp điện, điện tử, các sản phẩm y tế thực phẩm và tiêu dùng. Máy có chức năng phân loại, sắp xếp sản phẩm, đếm số lượng và kiểm tra một cách nhanh chóng và chính xác.

4.3. Thanh rung cấp phôi tự động

4.3.1. Nguyên lý hoạt đông của thanh rung

   – Bộ nạp tuyến tính dạng thanh thông thường đều bao gồm ba phần: rãnh tuyến tính, nam châm điện và miếng lò xo.

   – Nam châm điện được rung bằng cách kết nối nam châm điện với điện áp xoay chiều 220 V và nam châm điện điều khiển quỹ đạo tuyến tính qua miếng lò xo để đạt được mục đích cho chi tiết đi theo đường thẳng.

4.3.2. Ứng dụng của thanh rung.

   – Nó bao gồm các thiết bị theo dõi và rung chuyển, và chủ yếu được sử dụng với tấm rung.

   – Các phôi được di chuyển trơn tru và gọn gàng.

   – Có thể chuyển phôi đến một khoảng cách xa.

   – Lắp đặt thuận tiện và kết nối dễ dàng với các thiết bị.

   – Nâng cao năng suất của công đoạn di chuyển chi tiết từ sau phễu rung bằng việc tự động và giữ được độ chính xác về hướng, chiều quay của sản phẩm. Kết hợp các cảm biến dừng, ngắt phễu rung khi có sự cố giúp hệ thống vận hành tin cậy và ổn định.

   – Bộ cấp liệu tuyến tính được sử dụng trong một loạt các ứng dụng. Nói chung, thanh rung cấp phôi tuyến tính-Vibrating linear feeder là rất cần thiết cho những yêu cầu vận chuyển chi tiết trên đường thẳng trong dây chuyền. Các sản phẩm ứng dụng bao gồm trong ngành cơ khí, chi tiết máy, linh kiện điện tử, y tế…

Băng tải cung cấp sản phẩm
Băng tải cung cấp sản phẩm

4.4. Máy cấp phôi cho máy gia công chuyên dùng

4.4.1. Nguyên lý hoạt động

   – Băng tải input dịch bước sản phẩm tới vị trí định vị sản phẩm (có sensor check sản phẩm)

   – Cylinder 1 đi lên định vị sản phẩm (Có sensor check sản phẩm sau khi định vị)

   – Tay gắp của robot transfer đi xuống kẹp sản phẩm (Có sensor check sản phẩm có được kẹp không)

   – Sản phẩm được gắp đi lên và di chuyển thả vào máy lăn ren

   – Robot transfer sẽ chờ sau khi máy lăn ren gia công xong sẽ tiếp tục đưa tay gắpxuống gắp sản phẩm lên

   – Tay robot transfer sẽ quay 90 độ và di chuyển đến vị trí thả sản phẩm trên băng tải đầu ra.

   – Sau đó tay robot transfer sẽ di chuyển đến băng tải đầu vào và chờ gắp sản phẩm

   – Trên băng tải đầu ra mỗi ngăn chứa 2 sản phẩm, sau khi có 2 sản phẩm trên băng tải thì băng tải sẽ dịch bước.

Hệ thống phếu rung
Hệ thống phếu rung



4.4.2. Ứng dụng

   – Hệ thống tự động này giúp giảm chi phí nhân công, tăng hiệu quả kinh tế trong sản xuất hàng loạt

   – Thời gian cấp phôi và lấy sản phẩm của hệ thống rất ngắn giúp tăng năng suất gia công cho máy công cụ. Gia tăng lợi nhuận cho doanh nghiệp một cách nhanh chóng.

   – Cụm băng tải input cấp sản phẩm

   – Cụm transfer (cụm 1 và cụm 2): cụm cấp sản phẩm vào cho máy tiện + cụm tay gắp sản phẩm kết hợp robot tự động.

   – Cụm trung gian, over trên, dưới, ouput

5. Chú ý khi bảo trì, bảo dưỡng hệ thống cấp phôi tự động.

Luôn kiểm tra và bảo dưỡng định kỳ hàng tuần, hàng tháng cho các cơ cấu, thiết bị. Bao gồm: động cơ, xy lanh, bạc dẫn hướng, vòng bi đỡ. Cơ cấu xích, nhông băng tải, tay kẹp, cụm transfer và slide trượt. Hệ thống nguồn, tủ điện, sensor,…

   – Tra mỡ định kỳ tại các cơ cấu chuyển động.

   – Kiểm tra định kỳ các thiết bị: động cơ, xy lanh, nhông, xích, thanh trượt, …

   – Xích bị trùng thì tiến hành căn chỉnh

   – Bích bắn động cơ lỏng ốc thì tiến hành siết chặt, nếu bị hỏng thì thay động cơ.

   – Hoạt động của xylanh có trơn chu không.

   – Kiểm tra bộ lọc khí định kỳ. Nếu bị bẩn thì vệ sinh lại.

Máy cấp phôi tự động
Máy cấp phôi tự động
